スイベルボルト（小） 109S 称呼：12A～12C
| 商品管理番号 | 109S |
|---|---|
| 材質 | S45C |
| 表面処理 | 黒色酸化 |
| 熱処理 | なし |

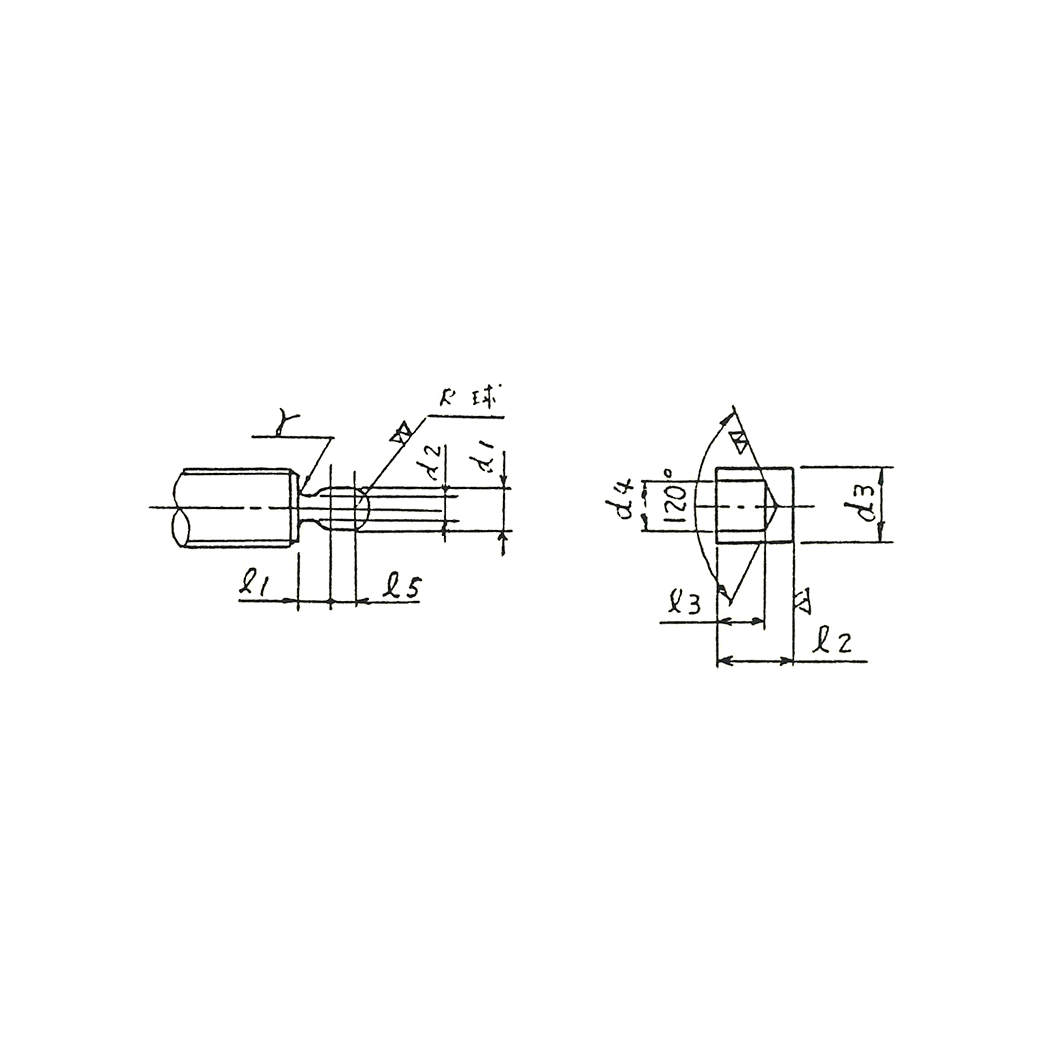

| 称呼番号 | d | ℓ | D | H | ℓ1 | d1 | d2 | r | d3 | d4 | ℓ2 | ℓ3 | ℓ4 | ℓ5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | M6 ×1.0 |
28 | 20 | 8 | 2.2 | 3.2 | 2.2 | 0.5 | 4.5 | 3.4 | 5.5 | 3.5 | 3.0 | 1.5 |
| 40 | ||||||||||||||
| 53 | ||||||||||||||
| 8 | M8 ×1.25 |
28 | 20 | 8 | 3.0 | 4.2 | 3.0 | 0.5 | 6.4 | 4.5 | 7.1 | 4.6 | 3.8 | 2.3 |
| 40 | ||||||||||||||
| 53 | ||||||||||||||
| 78 | ||||||||||||||
| 10 | M10 ×1.5 |
28 | 25 | 10 | 3.5 | 5.4 | 3.7 | 0.8 | 7.8 | 5.8 | 9.0 | 6.0 | 4.7 | 3.0 |
| 40 | ||||||||||||||
| 53 | ||||||||||||||
| 78 | ||||||||||||||
| 12 | M12 ×1.75 |
28 | 25 | 10 | 5.5 | 7.4 | 5.5 | 1.0 | 9.5 | 8.0 | 11.5 | 7.7 | 6.1 | 3.5 |
| 40 | ||||||||||||||
| 53 | ||||||||||||||
| 78 |
