単式ガイドブロック 360S
| 商品管理番号 | 360S |
|---|---|
| 材質 | SS41P |
| 表面処理 | なし |
| 熱処理 | なし |

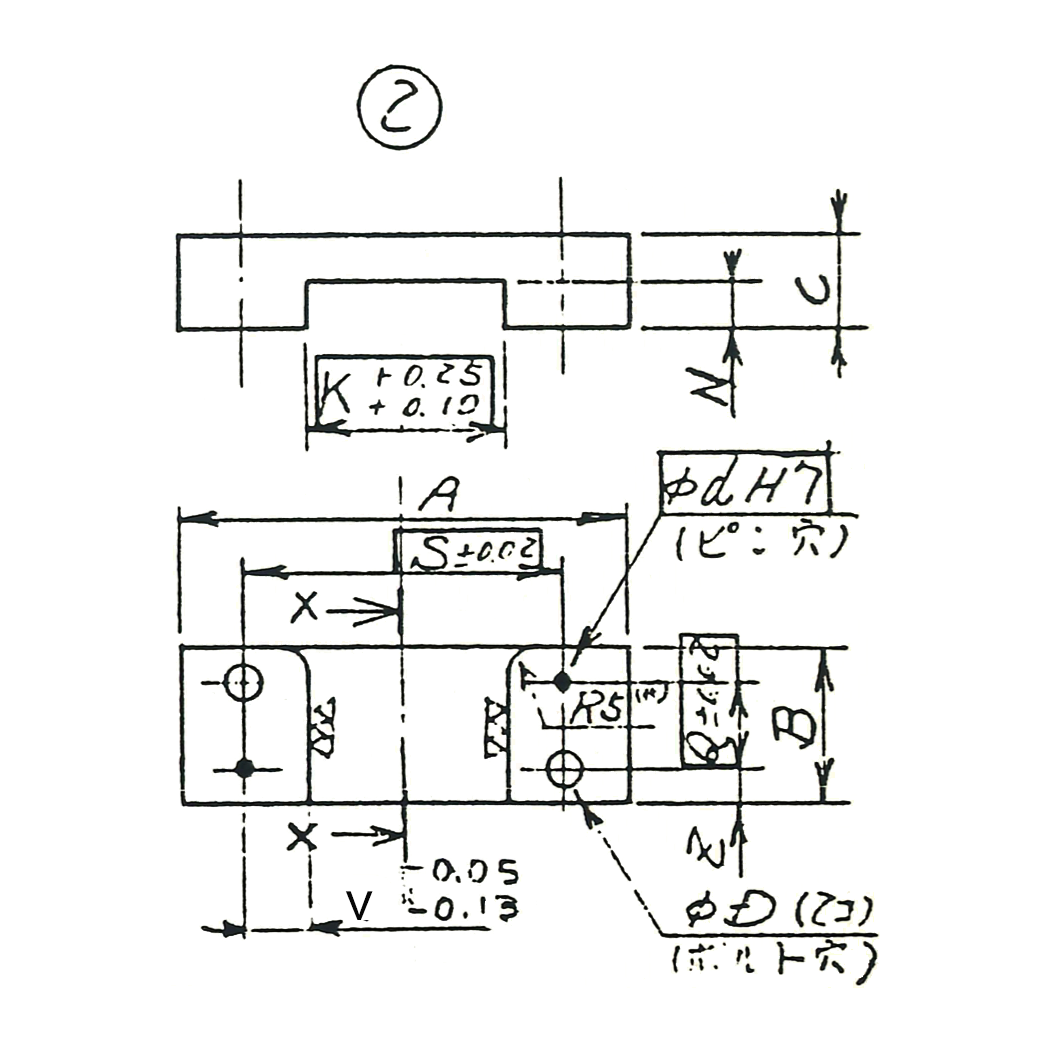

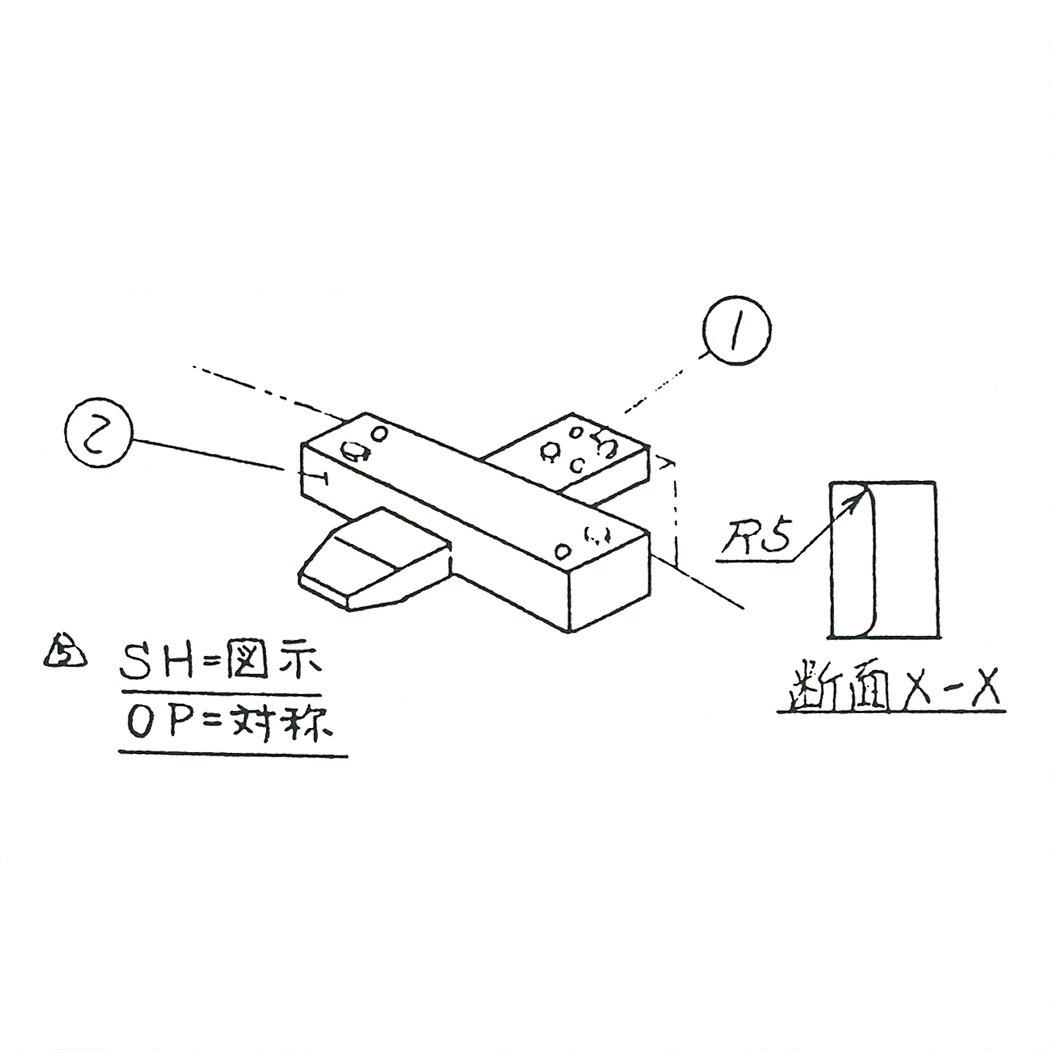

| 部品番号 | ① | ② | ボルト及び 平行ピンサイズ |
||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 符号 | L | W | T | E | Y | P | F | G | H | A | B | C | K | N | Z | Q | S | ΦD | Φd | V | |
| 称呼番号 | -1 | 180 | 50 | 12 | 40 | 15 | 20 | 30 | 5 | 3 | 110 | 50 | 25 | 50 | 13 | 15 | 20 | 80 | 8 | 12 | 15 |
| -2 | 300 | 75 | 25 | 70 | 15 | 45 | 50 | 20 | 5 | 125 | 100 | 50 | 75 | 26 | 15 | 70 | 100 | 14 | 12 | 12.5 | |
| -3 | 350 | ||||||||||||||||||||
| -4 | T/DWG 指示 |
||||||||||||||||||||
| -5 | 500 | 100 | 36 | 120 | 15 | 70 | 50 | 20 | 5 | 180 | 150 | 75 | 100 | 37 | 15 | 120 | 140 | 18 | 20 | 20 | |
| -6 | 180 | 90 | 12 | 40 | 15 | 60 | 30 | 5 | 3 | 150 | 50 | 25 | 90 | 13 | 15 | 20 | 120 | 14 | 12 | 15 | |
