19A用ロケータ 504S
| 商品管理番号 | 504S |
|---|---|
| 材質 | A5052-H112・A6063T5 |
| 表面処理 | なし |
| 熱処理 | なし |
| A タイプ |
称呼番号 | A | B | C | D | E |
|---|---|---|---|---|---|---|
| 1A | 35 | 20 | 12 | 7 | 21 | |
| 2A | 50 | 30 | 15 | 10 | 30 |
| 称呼番号 |
|---|
| 1B |

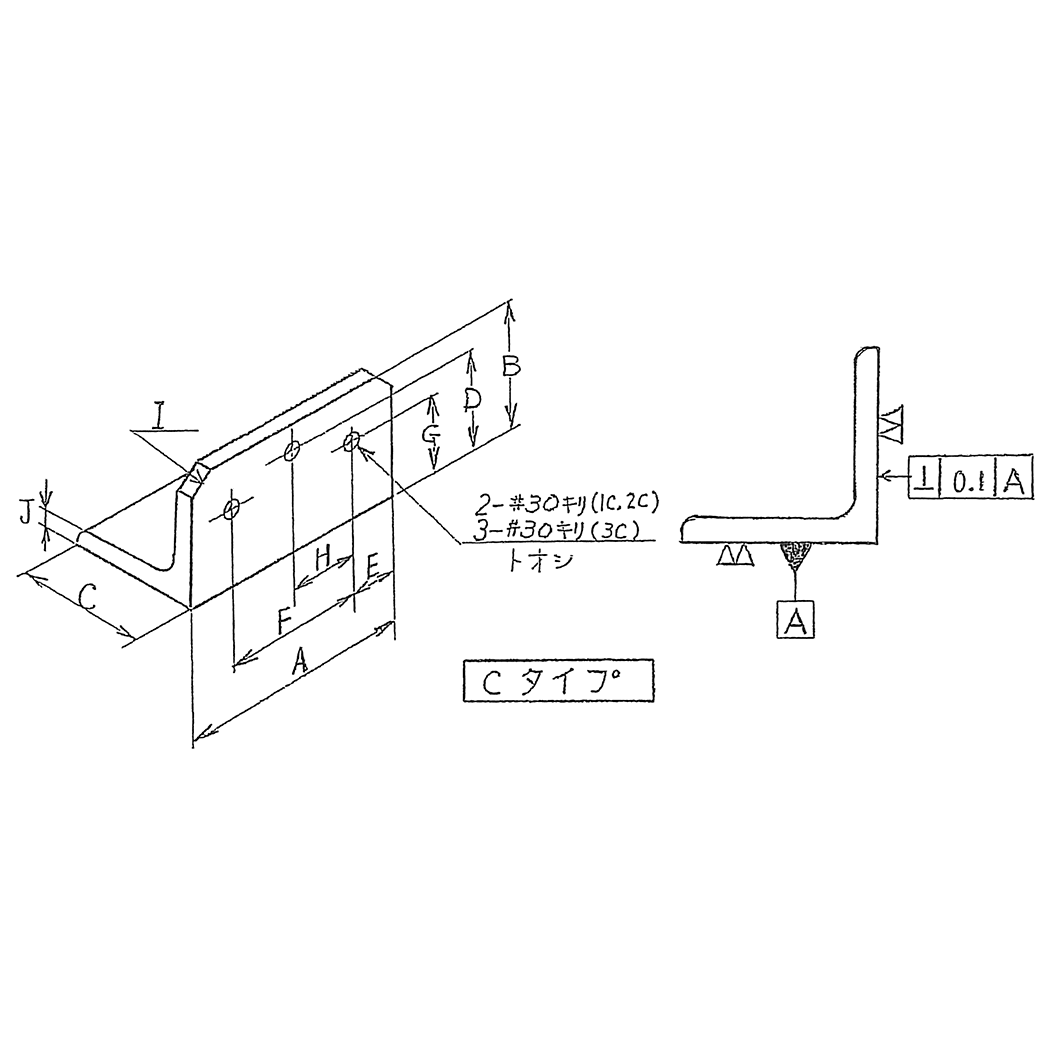

| C タイプ |
称呼番号 | A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1C | 35 | 20 | 20 | / | 7 | 21 | 12 | / | C2 | 3 | |
| 2C | 35 | 30 | 30 | / | 7 | 21 | 15 | / | C3 | 5 | |
| 3C | 50 | 50 | 50 | 40 | 10 | 30 | 20 | 15 | C5 | 5 |

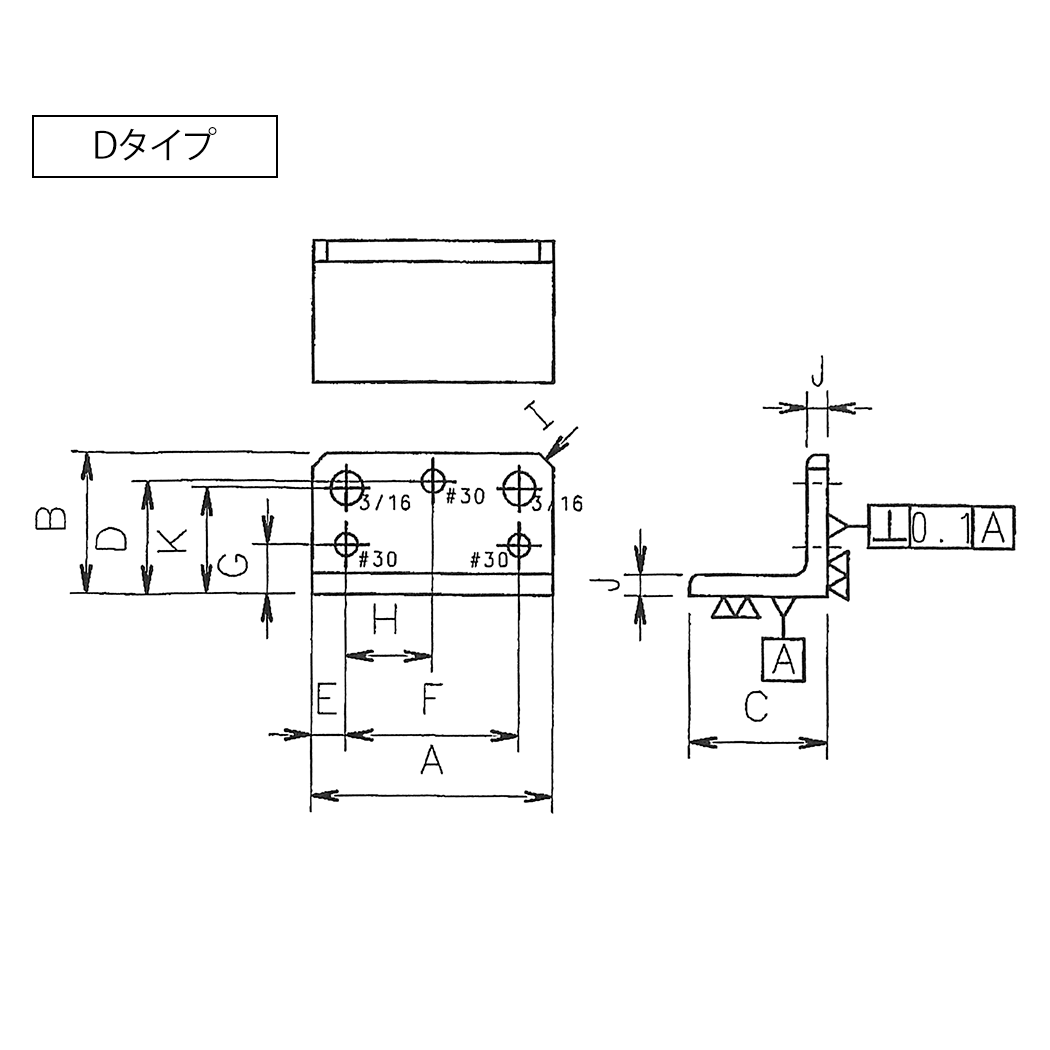

| D タイプ |
称呼番号 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1D | 35 ±0.1 |
20 ±0.1 |
20 ±0.1 |
16 ±0.05 |
5 ±0.08 |
25 ±0.05 |
7 ±0.05 |
12.5 ±0.05 |
C2 | 3 | 16 ±0.05 |
|
| 2D | 35 ±0.1 |
30 ±0.1 |
30 ±0.1 |
24 ±0.05 |
6 ±0.08 |
23 ±0.05 |
11 ±0.05 |
11.5 ±0.05 |
C3 | 5 | 24 ±0.05 |
|
| 3D | 50 ±0.1 |
50 ±0.1 |
50 ±0.1 |
40 ±0.05 |
10 ±0.08 |
30 ±0.05 |
15 ±0.05 |
15 ±0.05 |
C5 | 5 | 27.5 ±0.05 |
| E タイプ |
称呼番号 | A | B | C | D | E | F | G | H | I | J | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1E | 35 ±0.1 |
20 ±0.1 |
20 ±0.1 |
16 ±0.05 |
5 ±0.08 |
25 ±0.05 |
7 ±0.05 |
12.5 ±0.05 |
C2 | 3 | 16 ±0.05 |
|
| 2E | 35 ±0.1 |
30 ±0.1 |
30 ±0.1 |
24 ±0.05 |
6 ±0.08 |
23 ±0.05 |
11 ±0.05 |
11.5 ±0.05 |
C3 | 5 | 24 ±0.05 |
|
| 3E | 50 ±0.1 |
50 ±0.1 |
50 ±0.1 |
40 ±0.05 |
10 ±0.08 |
30 ±0.05 |
15 ±0.05 |
15 ±0.05 |
C5 | 5 | 27.5 ±0.05 |
